รายละเอียดผลิตภัณฑ์โดยละเอียด
ชื่อผลิตภัณฑ์: | สติกเกอร์ติดด้วยตนเองบนโต๊ะเครื่องติดฉลากพื้นผิวเรียบพร้อมเครื่องป้อนกระดาษเพจ | ความเร็วในการส่งออก: | 20-200pcs / นาที |
---|---|---|---|
ความสูงฉลาก: | 15-110 มม | ความยาวฉลาก: | 25-300 มม |
ความถูกต้องของการติดฉลาก: | ± 0.8 มม | เส้นผ่านศูนย์กลางภายในลูกกลิ้งฉลาก: | 76 มม |
เส้นผ่านศูนย์กลางภายนอกของลูกกลิ้งฉลาก: | 350 มม |
คุณสมบัติ
การดำเนินการ | ระบบควบคุม PLC ทำให้เครื่องติดฉลากใช้งานง่าย |
วัสดุ | ตัวเครื่องหลักของเครื่องติดฉลากทำจากสแตนเลส SUS304 |
การกำหนดค่า | เครื่องติดฉลากของเราใช้ชิ้นส่วนแบรนด์ญี่ปุ่นเยอรมันอเมริกันเกาหลีหรือไต้หวันที่รู้จักกันดี |
ความยืดหยุ่น | ลูกค้าสามารถเลือกเพิ่มเครื่องพิมพ์และเครื่องรหัส สามารถเลือกที่จะเชื่อมต่อกับ converyer หรือไม่ |
พารามิเตอร์ทางเทคนิค
ชื่อ | สติกเกอร์ติดด้วยตนเองบนโต๊ะเครื่องติดฉลากพื้นผิวเรียบพร้อมเครื่องป้อนกระดาษเพจ |
ความเร็วในการติดฉลาก | 20-200pcs / นาที |
ความสูงของวัตถุ | 30-200 มม |
ความหนาของวัตถุ | 20-120 มม |
ความสูงของฉลาก | 15-110 มม |
ความยาวของฉลาก | 25-300 มม |
เส้นผ่านศูนย์กลางภายในลูกกลิ้งฉลาก | 76 มม |
เส้นผ่านศูนย์กลางภายนอกของลูกกลิ้งฉลาก | 300 มม |
ความแม่นยำในการติดฉลาก | ± 1 มม |
พาวเวอร์ซัพพลาย | 220V 50 / 60HZ 0.75KW |
การใช้ก๊าซของเครื่องพิมพ์ | 5Kg / m2 (ถ้าเพิ่มเครื่องเข้ารหัส) |
ขนาดของเครื่องติดฉลาก | 1600 (L) × 550 (W) × 1600 (H) มม |
น้ำหนักของเครื่องติดฉลาก | 150 กก |
คู่มือการปฏิบัติงาน
1. การปรับความสูงของเมนเฟรมการติดฉลาก
- การปรับความสูง: หมุนด้ามจับปรับตามเข็มนาฬิกาเพื่อยกเมนเฟรมทวนเข็มนาฬิกาเพื่อลดระดับลง
- คลายน็อตยึดที่ด้านหลังก่อนปรับและขันให้แน่นหลังจากปรับ
- โปรดสังเกตว่าแผ่นลอกออกจะสัมผัสกับสายพานลำเลียงหรือขายึดเครื่องตรวจจับชิ้นงานหรือไม่
- การปรับกลไกล้อ (ตัวเลือก)
- ปรับลูกกลิ้งจับยึดตำแหน่งให้ใกล้กับแผ่นลอกด้านหน้ามากที่สุดเท่าที่จะเป็นไปได้เพียงแค่ไม่ส่งผลกระทบต่อฉลากที่ออกมา
- ปิดแหล่งจ่ายอากาศ ดึงกระบอกสูบออกวางวัตถุที่จะยึดระหว่างล้อยึดและล้อดันกระบอกสูบให้แน่นเล็กน้อยแล้วตกลง

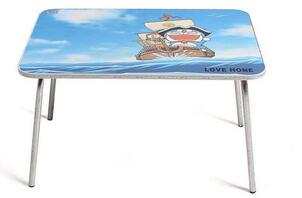

กรณี:
ความต้องการของลูกค้า:
ความยาวของโต๊ะแบน: 500-1000 มม
ความกว้างของโต๊ะแบน: 250-550 มม
ความยาวป้าย: 130 มม
ความกว้างป้าย: 160 มม
ความแม่นยำในการติดฉลาก: ± 0.5 มม
ความเร็วในการส่งออก: 900 ป้าย / ชม
ถาดจ่ายกระดาษ
แท็ก: เครื่องติดฉลากแบบแบนเครื่องติดฉลากกล่อง
