รายละเอียดผลิตภัณฑ์โดยละเอียด
แหล่งจ่ายไฟ: | 220V 50 / 60HZ 0.75KW | ความสูงของวัตถุ: | 30-200 มม |
---|---|---|---|
ความกว้างของวัตถุ: | 20-200 มม | ความสูงของฉลาก: | 15-180 มม |
ความยาวของฉลาก: | 25-300 มม | ความถูกต้องของการติดฉลาก: | ± 1 มม. (ไม่รวมข้อผิดพลาดของวัตถุและฉลาก) |
คีย์ 1: | โปรแกรมติดฉลาก | คีย์ 2: | เครื่องติดฉลากถ้วย |
คีย์ 3: | เครื่องติดฉลากแบบแบน | ชื่อ: | PLC ที่มีชื่อเสียงของญี่ปุ่น MITSUBISHI เครื่องติดฉลากพื้นผิวเรียบพร้อม Object Detect Magic Eye |
Applicator ฉลากพื้นผิวเรียบความกว้าง 20-200 มม. พร้อมฉลากด้านบนและด้านหลัง
พารามิเตอร์ทางเทคนิค
ชื่อ | Applicator ฉลากพื้นผิวเรียบความกว้าง 20-200 มม. พร้อมฉลากด้านบนและด้านหลัง |
ความเร็วในการติดฉลาก | 20-200pcs / นาที |
ความสูงของวัตถุ | 30-200 มม |
ความหนาของวัตถุ | 20-120 มม |
ความสูงของฉลาก | 15-110 มม |
ความยาวของฉลาก | 25-300 มม |
เส้นผ่านศูนย์กลางภายในลูกกลิ้งฉลาก | 76 มม |
เส้นผ่านศูนย์กลางภายนอกของลูกกลิ้งฉลาก | 300 มม |
ความแม่นยำในการติดฉลาก | ± 1 มม |
พาวเวอร์ซัพพลาย | 220V 50 / 60HZ 0.75KW |
การใช้ก๊าซของเครื่องพิมพ์ | 5Kg / m2 (ถ้าเพิ่มเครื่องเข้ารหัส) |
ขนาดของเครื่องติดฉลาก | 1600 (L) × 550 (W) × 1600 (H) มม |
น้ำหนักของเครื่องติดฉลาก | 150 กก |
การกำหนดค่า:
ไม่ | ส่วน | ยี่ห้อ | ปริมาณ |
1 | บมจ | MITSUBISHI (ญี่ปุ่น) | 1 |
2 | ตัวแปลงหลัก | DANFOSS (เดนมาร์ก) | 1 |
3 | HMI | WEINVIEW (ไต้หวัน) | 1 |
4 | มอเตอร์ติดฉลากเซอร์โว | DELTA (ไต้หวัน) | 1 |
5 | ไดรเวอร์มอเตอร์ติดฉลากเซอร์โว | DELTA (ไต้หวัน) | 1 |
6 | มอเตอร์ลำเลียง | HY (ไต้หวัน) | 1 |
7 | กระปุกเกียร์มอเตอร์ลำเลียง | HY (ไต้หวัน) | 1 |
8 | มอเตอร์พูด | GPG (ไต้หวัน) | 1 |
9 | กระปุกเกียร์มอเตอร์ | GPG (ไต้หวัน) | 1 |
10 | วัตถุตรวจจับตาวิเศษ | OMRON (ญี่ปุ่น) | 1 |
11 | ใยแก้วนำแสง | OMRON (ญี่ปุ่น) | 1 |
12 | ป้ายกำกับการออกนอกบ้านตรวจจับตาวิเศษ | LEUZE (เยอรมนี) | 1 |

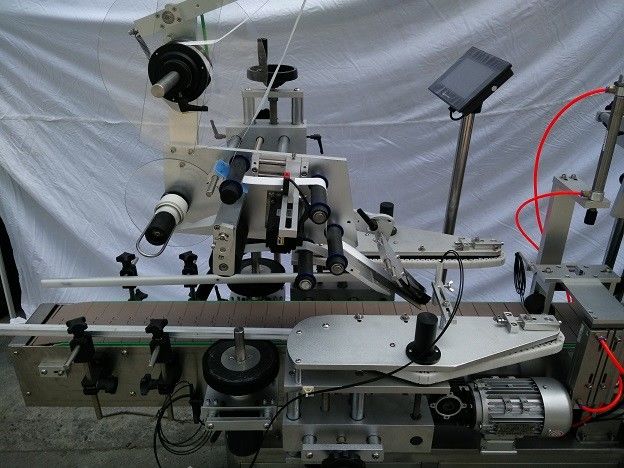

การติดฉลากกรอบหลัก:
เครื่องติดฉลากนี้เป็นชิ้นส่วนที่สำคัญที่สุดดังต่อไปนี้ชิ้นส่วนที่แตกต่างกันมีการใช้งานที่แตกต่างกัน ตามข้อกำหนดเราสามารถปรับตำแหน่งฉลากได้ 3 ขั้นตอนสำหรับปรับความสูง
1. ปรับล้อเลื่อนปรับความสูงเพื่อยกและลงเฟรมหลัก
2. คลายที่จับยึดแบบสากลในระหว่างที่คุณปรับงานและยึดเมื่อเสร็จสิ้น
3. ปรับตำแหน่งบอร์ดลอกออกจนเหลือ 2-3 มม. กับชิ้นงาน
4. ปรับล้อปรับด้านขวา / ซ้าย (ภาพวาด 3) เพื่อเลื่อนเฟรมหลักให้ตรงกับชิ้นงาน
5. ด้วยการปรับตำแหน่งเฟรมหลักคุณยังสามารถปรับตำแหน่งบอร์ดลอกออกตามชิ้นงานได้
แท็ก: เครื่องติดฉลากสติกเกอร์แอพพลิเคชั่นฉลากแบน
