รายละเอียดผลิตภัณฑ์โดยละเอียด
องค์ประกอบ: | การติดฉลาก | ไฟฟ้าที่สำคัญ: | ซีเมนส์ชไนเดอร์ |
---|---|---|---|
วัสดุการติดฉลาก: | พลาสติก / แก้ว | ข้อมูลจำเพาะ: | L2000 × W700 × 1400 มม |
แกนม้วนฉลาก: | 76.2 มม | เส้นผ่านศูนย์กลางม้วนฉลาก: | 330 มม |

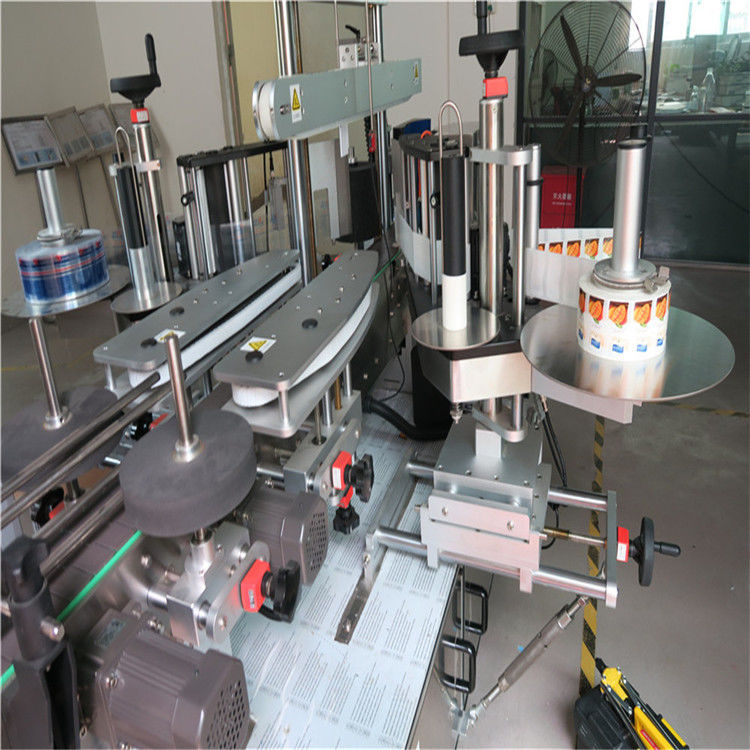

เครื่องติดฉลากขวด, เครื่องติดฉลากขวดกลมเดี่ยว / คู่
หลักการทำงานของเครื่องติดฉลาก:
1, เครื่องสามารถบรรจุวัตถุต่าง ๆ ลงในสายพานลำเลียงของเครื่องติดฉลากโดยการขับขวดเข้าไปในขวดลำเลียงสถาบันการเคลื่อนที่อย่างต่อเนื่องโดยขึ้นอยู่กับเส้นใยที่ตรวจพบหลังจากขวด
2, การส่งสัญญาณโฟโตอิเล็กทริคไปยัง PLC โดยการประมวลผลสัญญาณเอาท์พุตของ PLC จะสูญเสียไปยังสเต็ปปิ้งมอเตอร์ซึ่งเป็นมาตรฐานของสเต็ปปิ้งมอเตอร์ผ่านสถาบันการรีดจะติดลูกชายการติดฉลากแท็กของวัตถุโดยการติดฉลากสายพานลำเลียงของเครื่องจักรในขั้นตอนต่อไปหรือภาชนะบรรจุ
3, เครื่องหลักที่ทำงานโดยใช้สเต็ปปิ้งมอเตอร์, ชุดระบบควบคุม PLC, ชุดหน้าจอสัมผัส, อุปกรณ์ไฟเบอร์ keyence ฯลฯ ส่วนประกอบที่นำเข้ารวบรวมเทคโนโลยีชั้นนำมากมายทำให้กลายเป็นอุตสาหกรรมที่มีข้อได้เปรียบของผลิตภัณฑ์เทคโนโลยี
4, การควบคุมอัตโนมัติของไมโครคอมพิวเตอร์, หน้าจออินเทอร์เฟซที่เป็นมิตรกับมนุษย์และเครื่องจักร, โครงสร้างทางกลที่แยบยล, ทำให้การทำงานง่ายและมีประสิทธิภาพ, สามารถรับรู้หมายเลขแท็ก, การนับ, ตั้งค่าการควบคุมการพิมพ์, การติดฉลาก, การขาดการควบคุม, การทำเครื่องหมาย, การตรวจจับอัตโนมัติที่ไม่มีสี และฟังก์ชั่นการเตือนความจุแบบสุ่มและฉลากการจัดการปริมาณปรับฉลากความรัดกุม
5, ความยาวและแท็ก, ความสูงของโฮสต์และปรับตำแหน่งก่อน, เครื่องพิมพ์ดีดริบบิ้นเสริมหนึ่ง, การติดฉลากและแท็กด้วยการตรวจจับระดับปฏิกิริยา
6, เครื่องใช้อลูมิเนียมคุณภาพสูงและสแตนเลสทำอย่างดีตามข้อกำหนดของ GMP
บทนำ
1 วัตถุบรรจุภัณฑ์ที่แตกต่างกันลงในสายพานลำเลียงสายพานลำเลียงเพื่อขับเคลื่อนขวดไปยังภูมิภาคย่อยกลไกการขนส่งยังคงเคลื่อนที่ขึ้นอยู่กับใยแก้วนำแสงในการตรวจจับขวดสัญญาณแสงไปยัง PLC, PLC จะถูกประมวลผลหลังจากเอาต์พุตสัญญาณจะถูกส่งไปยังสเต็ปปิ้งมอเตอร์ซึ่งมีเครื่องหมายสเต็ปปิ้งมอเตอร์ ฉลากจะถูกวางลงบนขวดผ่านกลไกการรีด วัตถุหลังจากการติดฉลากถูกลำเลียงโดยสายพานลำเลียงของเครื่องติดฉลากเข้าสู่กระบวนการหรือภาชนะต่อไป
2, เครื่องยนต์หลักใช้เซอร์โวมอเตอร์ไดรฟ์, ระบบควบคุม PLC ของเดลต้า (ไต้หวัน), อินเทอร์เฟซสำหรับเครื่องจักรแบบสัมผัสของเดลต้า (ไต้หวัน), พระเจ้าเป็นอุปกรณ์ใยแก้วนำแสง (Japan Keyence) และชิ้นส่วนนำเข้าดั้งเดิมอื่น ๆ นำเทคโนโลยีชั้นนำมากมายมารวมกัน อุตสาหกรรมได้กลายเป็นหนึ่งในผลิตภัณฑ์ที่เหนือกว่าเทคโนโลยี การควบคุมอัตโนมัติของไมโครคอมพิวเตอร์อินเทอร์เฟซหน้าจอสัมผัสที่ใช้งานง่ายโครงสร้างเชิงกลที่ซับซ้อนเพื่อให้ง่ายและมีประสิทธิภาพ สามารถบรรลุจำนวนชุดฉลากจำนวนการติดฉลากการควบคุมการพิมพ์การควบคุมฉลากปิดมาตรฐานเทปและเงื่อนไขที่ผิดปกติอื่น ๆ เช่นฟังก์ชั่นการตรวจจับอัตโนมัติและการเตือนภัย การแสดงความจุแบบสุ่มและการจัดการปริมาณฉลาก การปรับความยืดหยุ่นของฉลาก ความยาวฉลากและการคำนวณระยะห่าง ความสูงของโฮสต์และการปรับตำแหน่ง เครื่องเข้ารหัสริบบิ้นเสริม การปรับความไวเซ็นเซอร์ตรวจจับฉลาก ตัวเครื่องทำจากอลูมิเนียม T6 คุณภาพสูงและสแตนเลส SUS304 ใช้งานได้ดีตามมาตรฐาน GMP เครื่องติดฉลากกาวแนวตั้งเป็นผลิตภัณฑ์ที่คุ้มค่ามาก
ลักษณะเฉพาะ
1 ออกแบบมาสำหรับการใช้ฉลากที่แผงด้านหน้าและ / หรือด้านหลังที่มีความสามารถในการติดฉลากภาชนะที่มีลักษณะกลมสี่เหลี่ยมวงรีหรือสี่เหลี่ยม
2 โครงสร้างสำหรับงานหนักใช้ส่วนประกอบไดรฟ์ขนาดใหญ่รวมกับโครงฐานอลูมิเนียมและสแตนเลสเพื่อการบริการที่เชื่อถือได้เป็นเวลาหลายปี
3 มีระบบป้อนข้อมูลผลิตภัณฑ์ต่างๆที่ให้ระยะห่างและการวางแนวผลิตภัณฑ์ที่แม่นยำ สามารถใช้แบบสแตนด์อโลนหรือรวมในสายการผลิตและความเร็วของอุปกรณ์บรรจุที่ตรงกัน
4, แอพพลิเคชั่นขับเคลื่อนด้วยไมโครสเต็ปแรงบิดสูงขั้นสูงรวมถึงการชดเชยอัตราส่วนและความสามารถในการติดตามความเร็วเพื่อการใช้งานวัสดุฉลากที่หลากหลายและแม่นยำและเชื่อถือได้
การใช้งาน
1, การติดฉลากขวดกลมเหมาะสำหรับอุตสาหกรรมยาอาหารเครื่องสำอางและอื่น ๆ สามารถติดฉลากได้ทั้งสัปดาห์และครึ่งวงกลม
2, เครื่องหมุนแผ่นเสียงอัตโนมัติเสริมสามารถเชื่อมต่อโดยตรงกับส่วนหน้าของสายการผลิตขวดนมอัตโนมัติลงในเครื่องติดฉลากเพิ่มประสิทธิภาพ
หลักการทำงาน
1, ระบบควบคุมมีระบบควบคุมเพื่อส่งฉลากและแนบไปกับผลิตภัณฑ์เพื่อให้อยู่ในตำแหน่งของฉลาก, ผลิตภัณฑ์ไหลผ่านอุปกรณ์ทำเครื่องหมาย, สายพานทำเครื่องหมายขับเคลื่อนผลิตภัณฑ์ให้หมุน, ฉลากคือ รีดและติดป้ายกำกับการดำเนินการเสร็จสิ้น
2 หลักการทำงานหลัก: ตัวขวดจะถูกแยกออกจากผลิตภัณฑ์เซ็นเซอร์ตรวจจับผลิตภัณฑ์ที่ส่งผ่านสัญญาณกลับไปที่ระบบควบคุมฉลากในสถานที่ที่เหมาะสม
3, ขั้นตอนการดำเนินงาน: ใส่ผลิตภัณฑ์ (สามารถเชื่อมต่อสาย) -> การจัดส่งผลิตภัณฑ์ (อุปกรณ์รับรู้โดยอัตโนมัติ) -> ผลิตภัณฑ์ -> การตรวจจับผลิตภัณฑ์ - การติดฉลาก -> ฉลากปก - คอลเลกชันได้รับการติดฉลากผลิตภัณฑ์
ขอบเขตการใช้งาน
1, ฉลากที่ใช้งานได้: ป้ายกาวในตัว, ฟิล์มกาว, รหัสข้อบังคับอิเล็กทรอนิกส์, บาร์โค้ด, ฯลฯ
2, ผลิตภัณฑ์ที่ใช้งานได้: ผลิตภัณฑ์ที่ต้องใช้ฉลากหรือฟิล์มบนพื้นผิวเส้นรอบวง
3, อุตสาหกรรมการใช้งาน: ใช้กันอย่างแพร่หลายในอุตสาหกรรมอาหารยาเครื่องสำอางเคมีรายวันอิเล็กทรอนิกส์โลหะพลาสติกและอุตสาหกรรมอื่น ๆ
4, ตัวอย่างการใช้งาน: การติดฉลากขวด PET, การติดฉลากขวดพลาสติก, กระป๋องอาหาร ฯลฯ
บริการ
1 วิศวกรอาวุโสที่มีประสบการณ์มาที่ บริษัท ลูกค้าเพื่อทำการติดตั้ง
2 หากเกิดปัญหาด้านคุณภาพซัพพลายเออร์จะให้การสนับสนุนด้านเทคนิคและจัดหาชิ้นส่วนที่สวมใส่ได้ทันเวลา
3 จัดหาการฝึกอบรมการปฏิบัติงานอย่างเป็นระบบสำหรับพนักงานลูกค้า
4 ลูกค้าใช้เครื่องเป็นเวลาหลายปีเราสามารถให้รายละเอียดโปรแกรมการตกแต่งใหม่อุปกรณ์ดั้งเดิมและการเปลี่ยนฮาร์ดแวร์และการอัพเกรดซอฟต์แวร์ยืดอายุการใช้งานเครื่องได้นานกว่า 3-4 ปี
5 รับประกันอุปกรณ์ทั้งหมด (ยกเว้นปัจจัยมนุษย์) ภายในหนึ่งปีบริการบำรุงรักษาตลอดอายุการใช้งาน
ใช้กับ
1, เส้นผ่านศูนย์กลางภายในของฉลากคือ 76.2 มม., เส้นผ่านศูนย์กลางภายนอกสูงสุด 330 มม.
2, เครื่องนี้ใช้กับอุตสาหกรรมเคมีและอาหารรายวัน,
3 ความกว้างสูงสุดของการติดฉลากคือ 190 มม. (สามารถยกขึ้นได้ตามความต้องการ)
4, เส้นผ่าศูนย์กลางขวดความหนามากกว่าหรือเท่ากับ 30 มม. ความสูงน้อยกว่าหรือเท่ากับ 500 มม.
พารามิเตอร์ทางเทคนิค
ความเร็วในการผลิต | 45m / นาที |
ความแม่นยำในการติดฉลาก | ± 1 มม |
ความกว้างสูงสุดของฉลาก | 190 มม. (สามารถยกขึ้นได้ตามความต้องการ) |
เส้นผ่าศูนย์กลางขวด | ความหนา≥30mmheight≤500mm |
เส้นผ่านศูนย์กลางด้านในของฉลาก | 76.2 มม |
เส้นผ่านศูนย์กลางภายนอกของฉลาก | สูงสุด 330 มม |
ขนาดเค้าร่าง | L2000 × W700 × 1400 มม |
น้ำหนัก | 380 กก |
การใช้พลังงาน | 220V 50HZ 1500W |
ข้อดี
1 ส่วนประกอบส่วนใหญ่ทำจากแผ่นด้านข้าง aluminiumofanodizing3.0 ตัดน้ำหนักและตัดค่าธรรมเนียมการขนส่ง
2 ความเร็วสูงสุดในการผลิตคือประมาณ 45m / นาทีความแม่นยำในการติดฉลากคือ± 1 มม.
3, เครื่องใช้พลังงานขนาดน้ำหนักถูกปรับแต่ง
รายละเอียด
