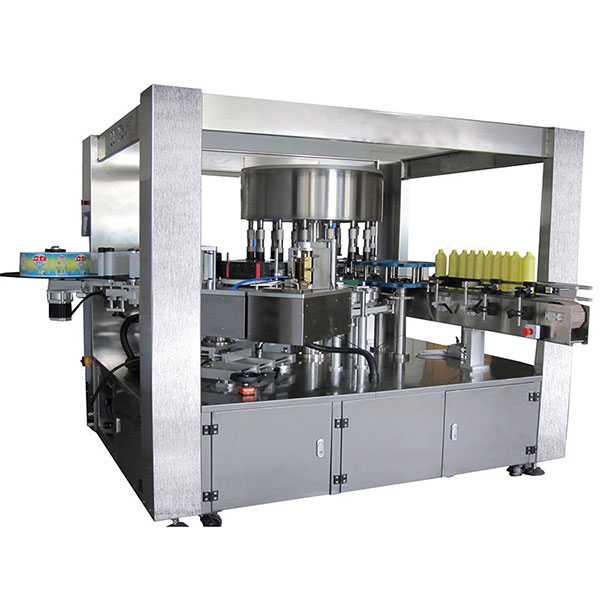

เครื่องติดฉลากแบบหมุนด้านเดียวแบบอัตโนมัติด้วยตนเองความเร็วสูง
รายละเอียดผลิตภัณฑ์โดยละเอียด

เส้นผ่านศูนย์กลางด้านในของแกนกระดาษฉลาก:76.2 มมเส้นผ่านศูนย์กลางภายนอกของฉลาก:330 มม
ความสามารถในการติดฉลาก:50m / นาทีความแม่นยำในการติดฉลาก:± 1 มม
ประเภทการติดฉลาก:หมุนและความเร็วสูงเซ็นเซอร์ฉลาก:ตาวิเศษ

เครื่องติดฉลากแบบโรตารี่ด้านเดียวแบบติดด้วยตนเองอัตโนมัติ 15000B / H.

การใช้งาน

1. สำหรับขวดขนาดเดียวที่มีปริมาณมาก

2. ฉลากด้านเดียวหนึ่งขวด

3. ความเร็ว 15000B / H

4. หนึ่งชุดหัวติดฉลาก 15 สถานี

พารามิเตอร์ทางเทคนิค

แหล่งจ่ายไฟAC380V 50 เฮิร์ต 5.5KW
ความแม่นยำในการติดฉลาก± 1 มม
ความสูงสูงสุดของป้ายกำกับ195 มม
ความสามารถในการติดฉลาก50m / นาที
เส้นผ่าศูนย์กลางขวดความสูง≥30มม. ความสูง≤500มม
เส้นผ่านศูนย์กลางด้านในของแกนกระดาษฉลาก76.2 มม
เส้นผ่านศูนย์กลางภายนอกของฉลาก330 มม
การวัดโดยรวมL1740 × W2020 × H2100 มม
น้ำหนักกำหนดเอง

ลักษณะเฉพาะของเครื่องติดฉลากแบบหมุน

1) ขวดที่มีฉลากสกรูแยกส่วนขวดที่วิ่งไปที่เทิร์นทัลเบ

2) หลังจากที่ขวดหันไปหาล้อสตาร์ทให้หมุนอัตโนมัติภายใต้การขับหัวขวดแบบกด

3) หมุดตำแหน่งที่โดดเด่นที่ด้านล่างของฐานขวดจะเพิ่มขึ้นเมื่อร่องวางขวดผ่านหมุดเดือยภายใต้การกระทำของแรงสปริง
การระบุตำแหน่งช่องขวดที่ติดอยู่ไม่หมุนอีกต่อไปส่วนบนของขวดแรงดันแบบเลื่อนและฝาขวด (สำหรับวางตำแหน่งผลิตภัณฑ์)

4) เนื่องจากตำแหน่งการติดฉลากขวดเป็นทรงกลมดังนั้นขอให้ติดจุดเริ่มต้นสำหรับจุดกึ่งกลางของขวดฉลากออกมาจากสถานีจัดส่งให้ดูดถังสูญญากาศในตอนแรก

การทำงานของดรัมสูญญากาศและล้อหลักคือการทำงานแบบหนึ่งต่อหนึ่งหลังจากที่ดรัมสูญญากาศที่มีฉลากวิ่งไปยังตำแหน่งที่สอดคล้องกันส่วนตรงกลางของฉลากกาวแรกที่จุดสูงสุดการกระทำฉลากเบื้องต้นของขวด

5) เมื่อขวดยังคงวิ่งไปยังสถานีถัดไปให้กดลูกกลิ้งฟองน้ำฉลากเพื่อกดการทำงานของฉลากแรงดันของการเคลื่อนไหวของลูกกลิ้งจะสัมผัสกับระนาบของขวดไม่ให้หมุนเพื่อให้แรงในการกดฉลากกระจายไป ฉลากเหล่านี้อาจมีความผิดปกติและการติดฉลากที่สมบูรณ์

6) ขวดที่ติดฉลากส่งไปยังสายพานลำเลียงภายใต้การขับเคลื่อนของวงล้อดาว

7) กระบวนการติดฉลากที่สมบูรณ์กำลังดำเนินการอย่างต่อเนื่องขวดทำงานด้วยความเร็วคงที่ตลอดเวลาดังนั้นจึงสามารถรับรู้การติดฉลากด้วยความเร็วสูง

3. ฟังก์ชั่นการเพิ่มขึ้น - ลดอัตโนมัติ: ไมโครคอมพิวเตอร์โดยอัตโนมัติเพิ่มขึ้นและลดการปรับใช้การควบคุมมอเตอร์ SEW ของเยอรมันที่ใช้ในการปรับการผลิตทำได้สะดวกมาก

พิเศษ คำแนะนำ

1) สำหรับผลิตภัณฑ์กำหนดตำแหน่งที่ต้องทราบ: ต้องสร้างช่องระบุตำแหน่งที่ด้านล่างของขวดภายใต้เงื่อนไขที่ไม่มีผลกระทบต่อลักษณะของขวดช่องระบุตำแหน่งที่ด้านล่างของช่องระบุตำแหน่งให้มากที่สุด
ด้านนอกขึ้นอยู่ช่องที่ด้านล่างของขวดมีความสำคัญมากและมีความเท่าเทียมกันมากขึ้นไม่ใช่ความลึกที่แตกต่างกัน

2) เปลี่ยนประเภทขวดที่แตกต่างกันต้องเปลี่ยนชิ้นส่วนราคาต้องการการอภิปรายขึ้นอยู่กับรูปร่างขวด
(เปลี่ยนได้ดังนี้: รั้วสำหรับขวดนม, ล้อเลื่อนสำหรับป้อนขวด, กระดานนำทางตรงกลาง, ฐานขวด, ล้อดาวสำหรับขวดที่ออกมา)

แท็ก: เครื่องติดฉลากแบบโรตารี่เครื่องติดฉลากกาว
